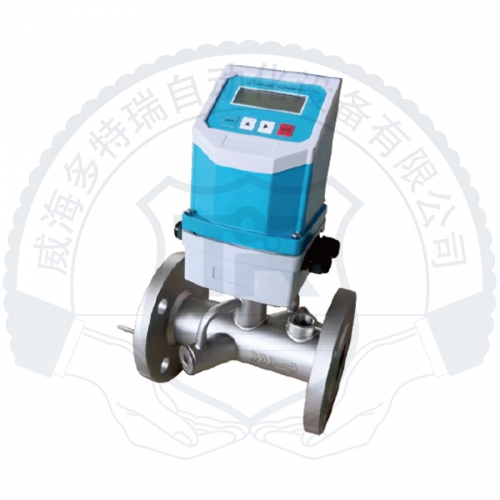

DTRULFC型超聲波流量計

應用領域

DTRULFC型超聲波流量計大量的選用了世界著名的半導體生產廠商諸如:Philips,MaximTi, Winbond,and Xilinx,硬件設計簡單、軟件功能強大和界面友好。它采用了低電壓多脈沖平衡發射接受的專利技術,能適應在惡劣的工業環境中應用,能在復雜的工況附近穩定正確地工作;其廣泛用于自來水、污水處理、供暖、石化、電廠、空調制冷等行業。

咨詢電話：400-6278678

產品概述

選型指導

安裝要求

典型案例

超聲波流量計產品手冊

DTRULFC型超聲波流量計大量的選用了世界著名的半導體生產廠商諸如:Philips,MaximTi, Winbond,and Xilinx,硬件設計簡單、軟件功能強大和界面友好。它采用了低電壓多脈沖平衡發射接受的專利技術,能適應在惡劣的工業環境中應用,能在復雜的工況附近穩定正確地工作;其廣泛用于自來水、污水處理、供暖、石化、電廠、空調制冷等行業。

產品特點優勢

? 非接觸式流量測量,無壓力損失,不干擾流場,可測量液體,氣體介質的體積流量。

? 適應性強,除能測量腐蝕性介質,含雜質污物等導電介質外,還可以測量非導電介質的流量,不受流體壓力、溫度、相對分子質量、氣體成分變化的影響。

? 通用性好,同一臺表可測量不同口徑的管道內的介質流量。

? 量程范圍極寬,測量范圍度可達100:1,有的甚至達1000:1。

? 穩定性好、零點漂移小,能夠在各種環境下保持穩定的測量性能。

? 雙聲道超聲波流量計,低始動流量,可以實現雙向測量。

? 測量精度高,長期精度被證明優于傳統的機械流量計。

? 安裝維修方便,無需切管,不影響管道內流體的正常流通,安裝時不需要閥門,法蘭,旁通管等,降低了安裝成本和維護難度。

? 特別適用于大口徑管道的流體測量,由于沒有壓力損失,節能效果顯著。

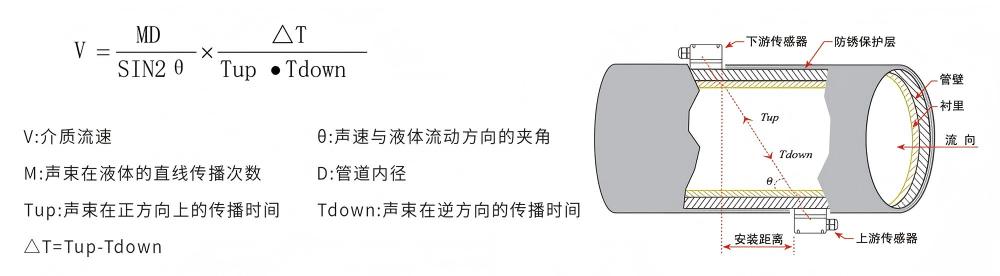

工作原理

DTRULFC系列超聲波流量計采用時差法工作原理,用來測量封閉管路液體流量,它的傳感器是采用非接觸、附著式的,這樣就使安裝簡單易于操作。當超聲波波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,并且其傳播時間的變化正比于液體的流速,其關系符合下列表達式:

超聲波流量計工作原理示意圖

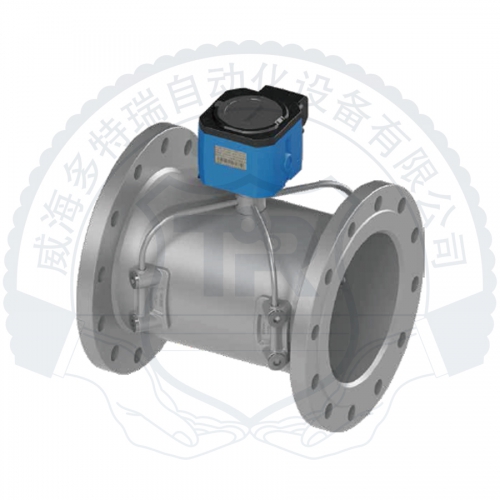

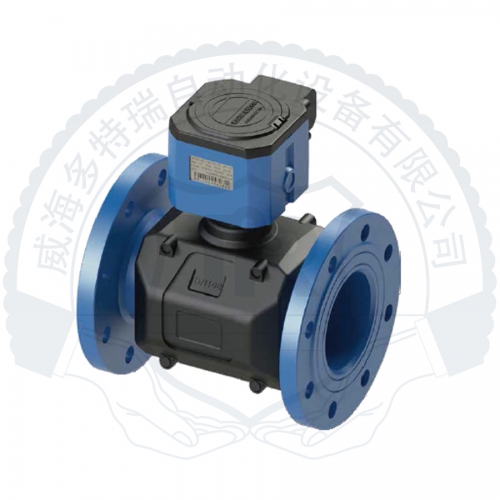

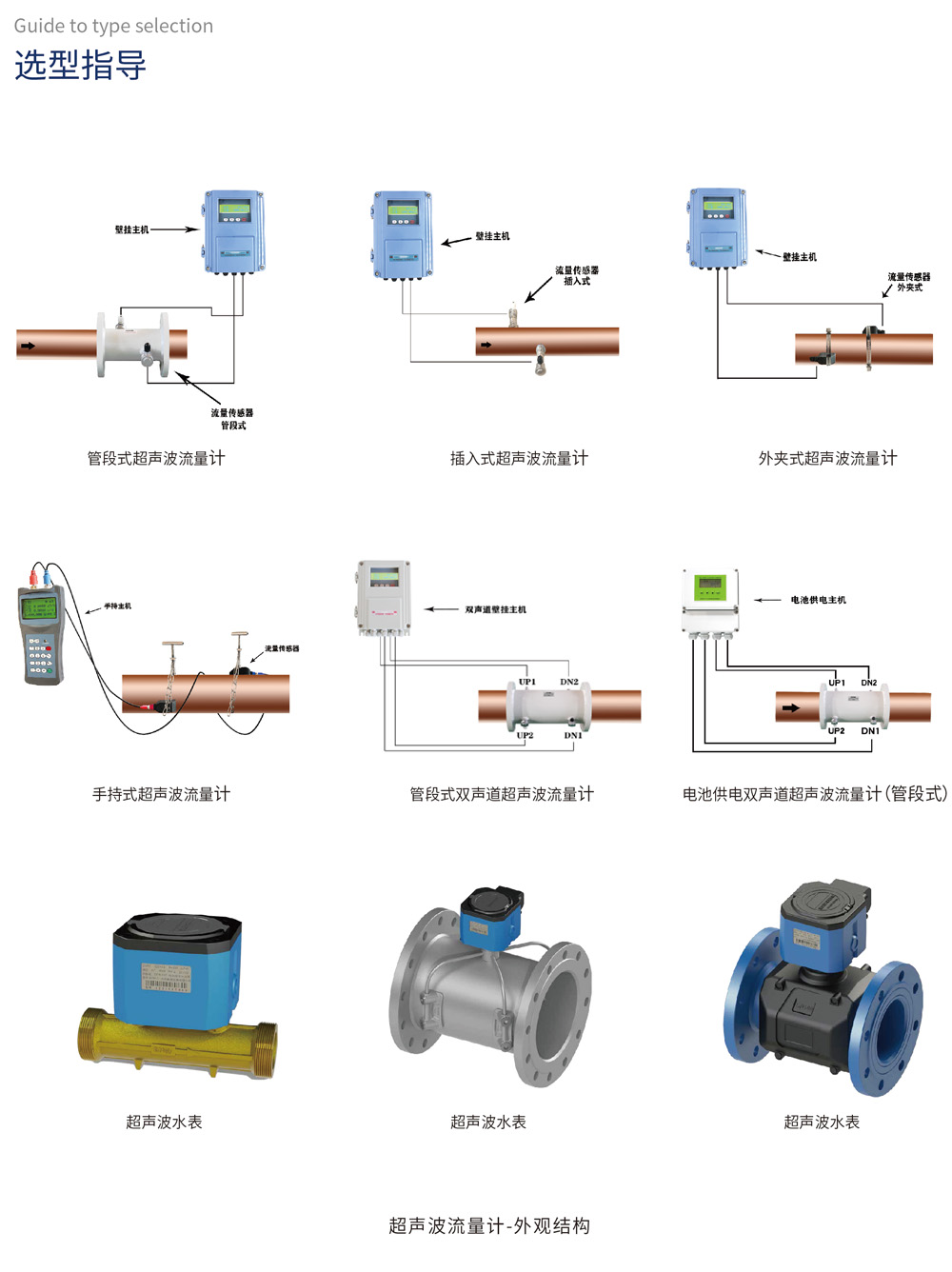

超聲波流量計-外觀結構圖



基本參數
執行標準JJG 1030-2007《超聲波流量計》
公稱通徑15、20、25、32,40,50,65,80,100,125,150,200,250,300,400,500,600,700,800,900,1000
公稱壓力(MPa)1.6Mpa,2.5Mpa,ANSI150LB,其他特殊定制
使用條件介質溫度:常溫型:-40～80℃,高溫型:-40～180℃,環境溫度:-20℃～55℃,相對濕度:100%,大氣壓力:86～106kPa
材質本體及傳感器材質:碳鋼,304,316L等, 積算儀外殼:壓鑄鋁
精確度±0.5%R,±1.0%R,±2.0%R
流速范圍0.01-32m/s
供電電壓8-36VDC,220VAC,110VAC,電池供電
輸出信號脈沖輸出;4～20mA或0～20mA電流輸出.控制信號、RS485(modbus-RTU協議)、Hart協議,4G等
防爆等級防爆型
防護等級傳感器IP68,主機IP65,模塊主機IP57
電氣接口內螺紋G3/4或其他
適用介質液體
超聲波流量計口徑-流速-流量對照表
V(m/s)體積流量Qv(m3/h)
0.1m/s0.3m/s5m/s10m/s
DN100.030.091.42.8
DN150.060.193.186.36
DN200.110.335.6511.31
DN250.170.538.8317.67
DN320.280.8614.4728.94
DN400.451.3522.6145.23
DN500.712.1235.3570.68
DN651.193.5859.72119.45
DN801.815.4290.47180.95
DN1002.828.48141.37282.74
DN1254.4113.25220.85441.71
DN1506.3619.08318.08636.17
DN20011.3133.92565.481130.97
DN25017.6753.01883.571767.14
DN30025.4476.341272.342544.69
DN35034.63103.911731.83463.6
DN40045.23135.712261.944523.89
DN45057.25171.762862.775725.55
DN50070.68212.053534.297068.58
DN600101.78305.365089.3810178.76
DN700138.54415.636927.2113854.42
DN800180.95542.869047.7818095.57
DN900228.9686.711445.322890.6
DN1000282.6847.81413028260
選型表
代 碼產品系列
DTRULFC固定式超聲波流量計
DTRULFC-1便攜式超聲波流量計
DTRULFC-3手持式超聲波流量計
DTRULFC-4超聲波水表
代碼公稱通徑(單位:mm)
15DN15
20DN20
25DN25
32DN32
40DN40
50DN50
……
300DN300
……
A10DN1000
代碼供電方式
U8-36VDC
V電池供電
O110VAC
P220VAC
代碼精度等級
A0.5級
A11.0級
B2.0級
代碼使用環境
P普通型
Ex防爆型
代碼介質溫度
T1-40-80℃
T2-40-180℃
代碼輸出方式
0無輸出
1脈沖輸出-三線制
30-20mA輸出-三線制
44-20mA輸出-兩線制
5RS485通訊,Modbus協議(四線制)
6HART協議
74G
8其他特殊定制
代碼傳感器形式
1外夾式
2插入式
3管段式
代碼本體材質
1碳鋼
2304
3316L
X其他特殊定制
代碼傳感器材質
1304
2316L
代碼聲道
1單聲道
2雙聲道
3四聲道
代碼防護等級
0IP65
1IP68+IP65(即傳感器IP68+轉換器IP65)
代碼耐壓等級
11.6MPa
22.5MPa
A1RANSI 150LB
XX其他特殊定制
代碼變送器型式
1一體式
2分體式(標配5米線)
代碼防護等級
0IP57
1IP68+IP65(即傳感器IP68+轉換器IP65)
2IP67+IP65(即傳感器IP67+轉換器IP65)



External dimension of flowmeter
流量計外形尺寸 (分體式)

轉換器

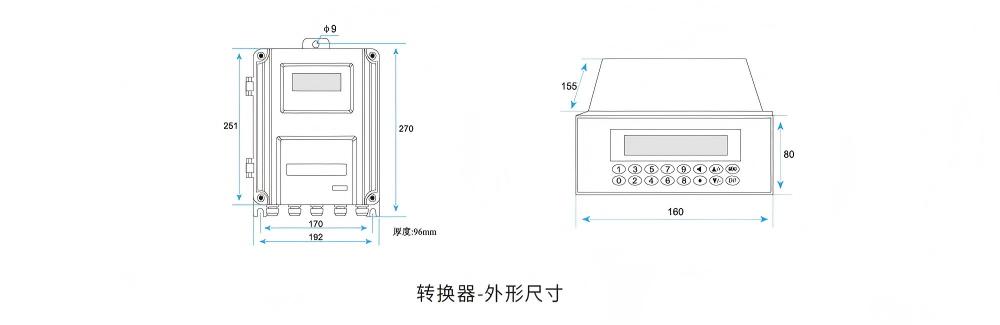

轉換器-外形尺寸

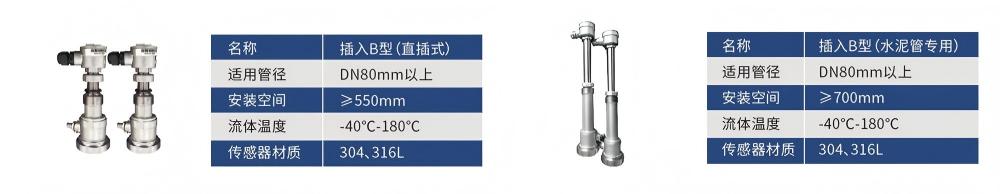

插入式傳感器型號選擇

插入B型(直插式)(水泥管專用)

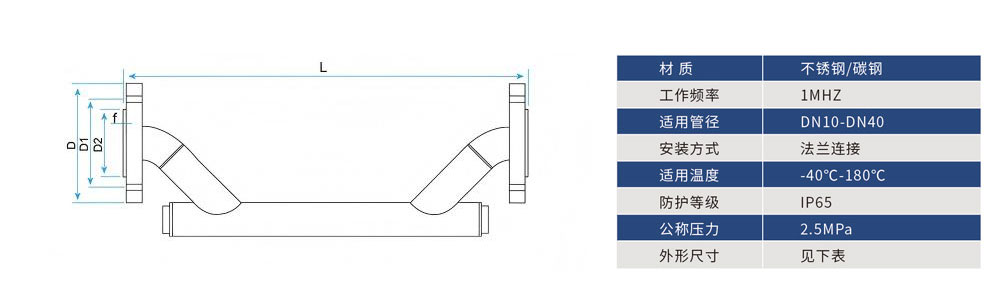

標準π型直管段傳感器

標準π型直管段傳感器

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
10300906014×441214
15320956514×445214
203601057514×455216
253901158514×465318
3245013510018×478318
4050014511018×485320

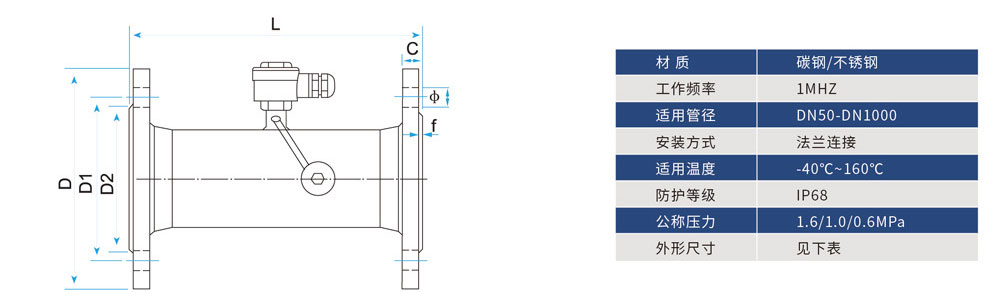

標準管段式傳感器

標準管段式傳感器

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
5020016012518×4100322
6520018014518×4120324
8022519516018×8135324
10025021518018×8155326
12525024521018×8185328
15030028024023×8210328
20035033529523×12265330
25045040535525×12320332
30050046041025×12375432
35055053047025×16435434
40060058052530×16485438
45070064058530×20545442

公稱壓力:1.0MPa

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
50080067062025×20585432
600100078072530×20685536

公稱壓力:0.6MPa

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
700110086081024×25775532
800120097592024×30880532
90013001075102024×30980534
100014001175112028×301080536

外形尺寸表1


Installation considerations
安裝要求及注意事項

超聲波流量計在安裝時需要注意多個方面,以確保其準確性和可靠性。以下是一些關鍵的注意事項:

一、選擇合適的測量點

確保流場充分發展,避免在管道系統的死角或渦流區域安裝流量計。

選擇充滿流體的材質均勻致密、易于超聲波傳輸?shù)墓芏?如垂直管段(流體向上流動)或水平管段。

安裝距離應選擇上游大于10倍管直徑、下游大于5倍管直徑以內無任何閥門、彎頭、變徑等均勻的直管段。

安裝點應遠離閥門、泵、高壓電、變頻器、大型電機、大型變壓器等干擾源。

避免安裝在管道系統的最高點或帶有自由出口的豎直管道上。

對于開口或半滿管的管道,流量計應安裝在U型管段處。

充分考慮管內壁結垢狀況,盡量選擇無結垢的管道進行安裝,如不能滿足時,可把結垢考慮為襯里以求較好的測量精度。

二、管道準備

在安裝流量計前,管道必須進行清洗和吹掃,清除一切雜物、銹蝕和污垢。

管道內壁應保持光滑平整,避免局部凹陷或突出部分影響超聲波信號的傳輸。

三、環境條件

流量計應安裝在無腐蝕性氣體、機械振動小、灰塵少且遠離熱源的場所。

環境溫度一般不超過-20℃～+80℃范圍。

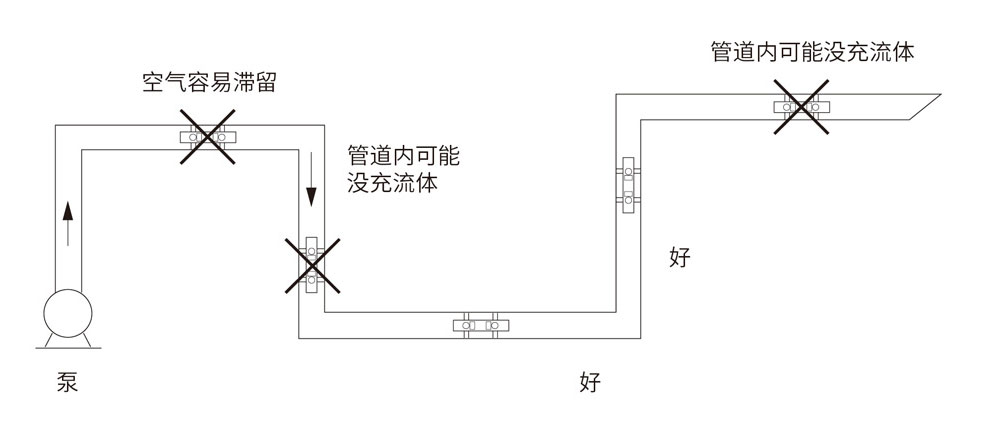

安裝要求示意圖

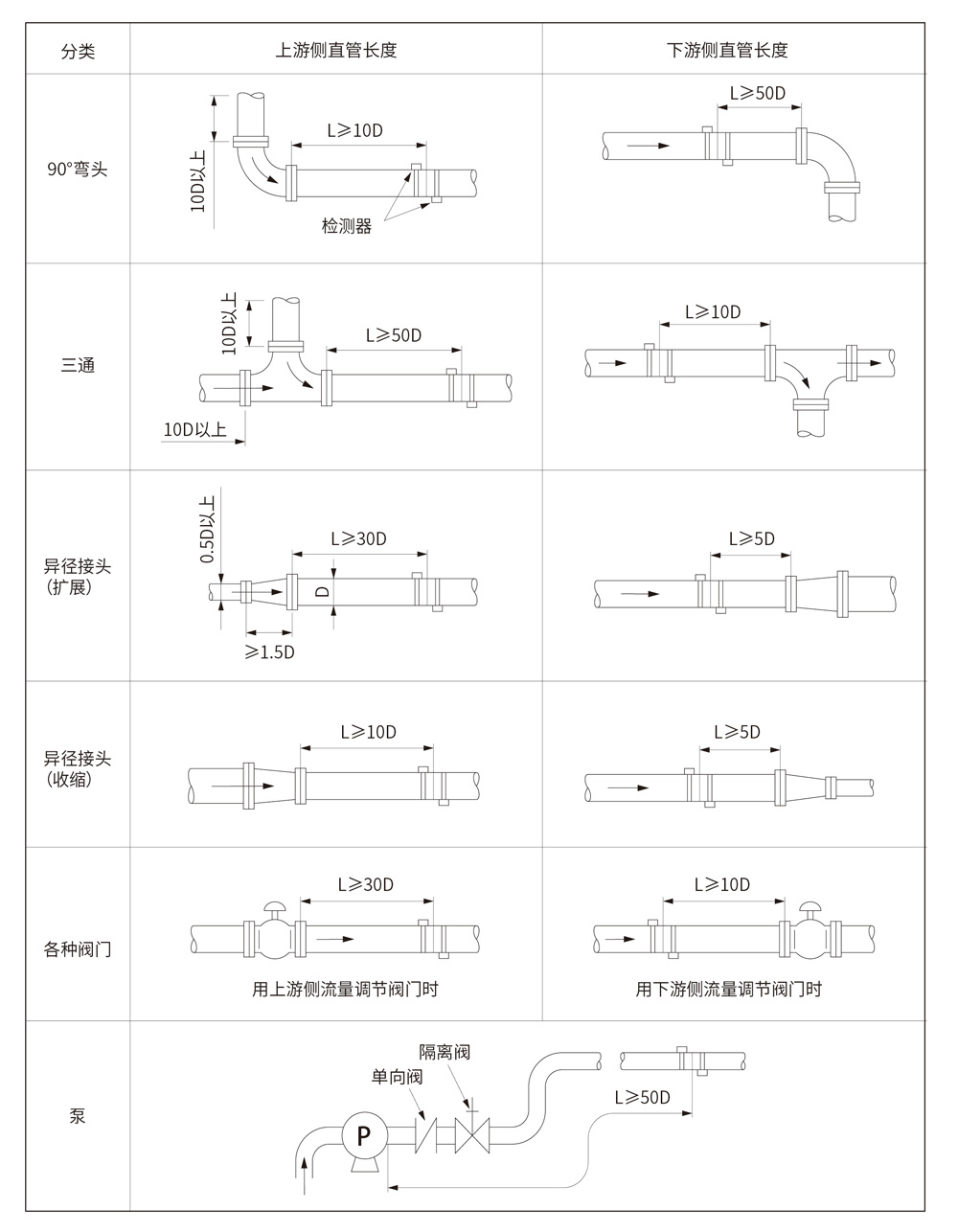

上下游側直管長度—示意圖

超聲波流量計-外觀結構圖



基本參數
執行標準JJG 1030-2007《超聲波流量計》
公稱通徑15、20、25、32,40,50,65,80,100,125,150,200,250,300,400,500,600,700,800,900,1000
公稱壓力(MPa)1.6Mpa,2.5Mpa,ANSI150LB,其他特殊定制
使用條件介質溫度:常溫型:-40～80℃,高溫型:-40～180℃,環境溫度:-20℃～55℃,相對濕度:100%,大氣壓力:86～106kPa
材質本體及傳感器材質:碳鋼,304,316L等, 積算儀外殼:壓鑄鋁
精確度±0.5%R,±1.0%R,±2.0%R
流速范圍0.01-32m/s
供電電壓8-36VDC,220VAC,110VAC,電池供電
輸出信號脈沖輸出;4～20mA或0～20mA電流輸出.控制信號、RS485(modbus-RTU協議)、Hart協議,4G等
防爆等級防爆型
防護等級傳感器IP68,主機IP65,模塊主機IP57
電氣接口內螺紋G3/4或其他
適用介質液體
超聲波流量計口徑-流速-流量對照表
V(m/s)體積流量Qv(m3/h)
0.1m/s0.3m/s5m/s10m/s
DN100.030.091.42.8
DN150.060.193.186.36
DN200.110.335.6511.31
DN250.170.538.8317.67
DN320.280.8614.4728.94
DN400.451.3522.6145.23
DN500.712.1235.3570.68
DN651.193.5859.72119.45
DN801.815.4290.47180.95
DN1002.828.48141.37282.74
DN1254.4113.25220.85441.71
DN1506.3619.08318.08636.17
DN20011.3133.92565.481130.97
DN25017.6753.01883.571767.14
DN30025.4476.341272.342544.69
DN35034.63103.911731.83463.6
DN40045.23135.712261.944523.89
DN45057.25171.762862.775725.55
DN50070.68212.053534.297068.58
DN600101.78305.365089.3810178.76
DN700138.54415.636927.2113854.42
DN800180.95542.869047.7818095.57
DN900228.9686.711445.322890.6
DN1000282.6847.81413028260
選型表
代 碼產品系列
DTRULFC固定式超聲波流量計
DTRULFC-1便攜式超聲波流量計
DTRULFC-3手持式超聲波流量計
DTRULFC-4超聲波水表
代碼公稱通徑(單位:mm)
15DN15
20DN20
25DN25
32DN32
40DN40
50DN50
……
300DN300
……
A10DN1000
代碼供電方式
U8-36VDC
V電池供電
O110VAC
P220VAC
代碼精度等級
A0.5級
A11.0級
B2.0級
代碼使用環境
P普通型
Ex防爆型
代碼介質溫度
T1-40-80℃
T2-40-180℃
代碼輸出方式
0無輸出
1脈沖輸出-三線制
30-20mA輸出-三線制
44-20mA輸出-兩線制
5RS485通訊,Modbus協議(四線制)
6HART協議
74G
8其他特殊定制
代碼傳感器形式
1外夾式
2插入式
3管段式
代碼本體材質
1碳鋼
2304
3316L
X其他特殊定制
代碼傳感器材質
1304
2316L
代碼聲道
1單聲道
2雙聲道
3四聲道
代碼防護等級
0IP65
1IP68+IP65(即傳感器IP68+轉換器IP65)
代碼耐壓等級
11.6MPa
22.5MPa
A1RANSI 150LB
XX其他特殊定制
代碼變送器型式
1一體式
2分體式(標配5米線)
代碼防護等級
0IP57
1IP68+IP65(即傳感器IP68+轉換器IP65)
2IP67+IP65(即傳感器IP67+轉換器IP65)



External dimension of flowmeter
流量計外形尺寸 (分體式)

轉換器

轉換器-外形尺寸

插入式傳感器型號選擇

插入B型(直插式)(水泥管專用)

標準π型直管段傳感器

標準π型直管段傳感器

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
10300906014×441214
15320956514×445214
203601057514×455216
253901158514×465318
3245013510018×478318
4050014511018×485320
標準管段式傳感器

標準管段式傳感器

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
5020016012518×4100322
6520018014518×4120324
8022519516018×8135324
10025021518018×8155326
12525024521018×8185328
15030028024023×8210328
20035033529523×12265330
25045040535525×12320332
30050046041025×12375432
35055053047025×16435434
40060058052530×16485438
45070064058530×20545442

公稱壓力:1.0MPa

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
50080067062025×20585432
600100078072530×20685536

公稱壓力:0.6MPa

公稱通徑DN(mm)傳感器長度L(mm)法蘭外徑D(mm)螺栓孔中心直徑D1(mm)螺栓孔徑×數量N-φ密封面法蘭厚度





直徑D2(mm)厚度f(mm)
700110086081024×25775532
800120097592024×30880532
90013001075102024×30980534
100014001175112028×301080536

外形尺寸表1


Installation considerations
安裝要求及注意事項

超聲波流量計在安裝時需要注意多個方面,以確保其準確性和可靠性。以下是一些關鍵的注意事項:

一、選擇合適的測量點

確保流場充分發展,避免在管道系統的死角或渦流區域安裝流量計。

選擇充滿流體的材質均勻致密、易于超聲波傳輸?shù)墓芏?如垂直管段(流體向上流動)或水平管段。

安裝距離應選擇上游大于10倍管直徑、下游大于5倍管直徑以內無任何閥門、彎頭、變徑等均勻的直管段。

安裝點應遠離閥門、泵、高壓電、變頻器、大型電機、大型變壓器等干擾源。

避免安裝在管道系統的最高點或帶有自由出口的豎直管道上。

對于開口或半滿管的管道,流量計應安裝在U型管段處。

充分考慮管內壁結垢狀況,盡量選擇無結垢的管道進行安裝,如不能滿足時,可把結垢考慮為襯里以求較好的測量精度。

二、管道準備

在安裝流量計前,管道必須進行清洗和吹掃,清除一切雜物、銹蝕和污垢。

管道內壁應保持光滑平整,避免局部凹陷或突出部分影響超聲波信號的傳輸。

三、環境條件

流量計應安裝在無腐蝕性氣體、機械振動小、灰塵少且遠離熱源的場所。

環境溫度一般不超過-20℃～+80℃范圍。

安裝要求示意圖


上下游側直管長度—示意圖
