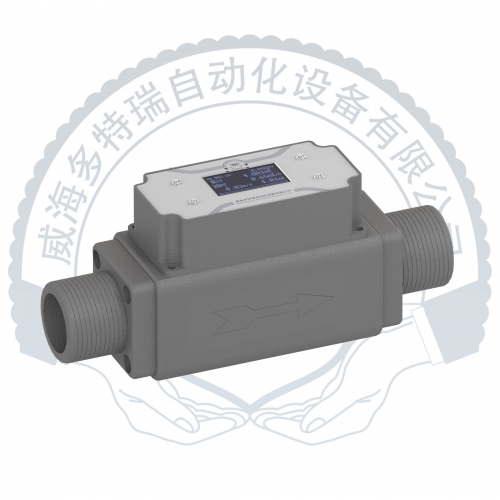

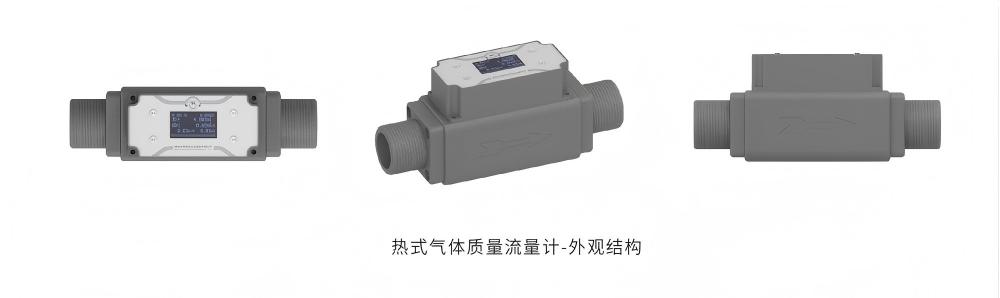

DTRTMFW型熱式氣體質量流量計是一種專門設計用于測量微小氣體流量的設備，其核心在于高精度的MEMS芯片流量傳感器。這種傳感器通常包含一個微型加熱器和熱電堆，通過測量上下游熱電堆的溫差并結合加熱器功率，實現氣體質量流量的高精度計算。DTRTMFW型氣體質量流量計的工作原理基于熱式氣體流量測量技術，無需溫壓補償，能夠在溫度和壓力變化的環境下提供準確穩定的測量數據。
咨詢電話：400-6278678
DTRTMFW型熱式氣體質量流量計是一種專門設計用于測量微小氣體流量的設備，其核心在于高精度的MEMS芯片流量傳感器。這種傳感器通常包含一個微型加熱器和熱電堆，通過測量上下游熱電堆的溫差并結合加熱器功率，實現氣體質量流量的高精度計算。DTRTMFW型氣體質量流量計的工作原理基于熱式氣體流量測量技術，無需溫壓補償，能夠在溫度和壓力變化的環境下提供準確穩定的測量數據。
?采用新型的MEMS流量傳感芯片，具有較高的靈敏度和響應速度，能夠?qū)崿F(xiàn)高精度的質量流量測量，預熱時間、零點漂移小、測量精度高。
?直接測量氣體質量流量，無需對溫度、壓力、濕度等參數進行補償和修正，能有效減少因補償計算帶來的誤差。
?適用于多種工況，滿量程誤差可達到±1.5%，重復性在0.2~0.5%滿量程之間，對于不同種類的氣體，只要其熱傳導特性相對穩定，都可以進行精確的測量，具有很好的通用性。
?可測量的流量范圍大，量程比通常能達到100:1，可以準確測量小流量，比如微小氣體泄漏量，當然也能滿足對大流量氣體的測量需求。
?傳感器無活動部件，結構相對簡單，不易發生機械故障，磨損小，使用壽命長。
?整體采用數字化電路設計，信號處理和傳輸更加準確、可靠、方便與計算機等數字系統進行通訊和集成，可實現工廠自動化，集成化管理。

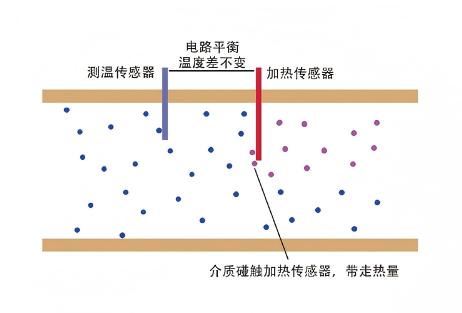

測溫傳感器測量介質溫度。
加熱傳感器自動加熱到比測溫傳感器高出X度的溫度，保持溫度差不變，當介質流動時，會帶走加熱傳感器的熱量值，使加熱傳感器功率更高才能保持溫度差不變，根據加熱傳感器的功率可以得知介質流速。
| 公稱通徑 | DN8、DN10、DN15、DN20、DN25 |
|---|---|
| 結構形式 | 螺紋連接式 |
| 耐壓等級(MPa) | 0-1.0MPa, 特殊:1.0Mpa-2.0Mpa |
| 使用條件 | 介質溫度:-40℃～+125℃ 環境溫度:-20℃～65℃，相對濕度:5%～90%，大氣壓為:86～106kPa |
| 材質 | 殼體材質:304, 鋁合金, 316L等， 傳感器材質:陶瓷玻璃涂層電阻傳感器，其他材質特殊定制 |
| 精確度 | ±1.5%R |
| 流速范圍 | 0.05～50Nm/s |
| 最大量程比 | 100:1 |
| 可選單位 | mL/min NL/min g/s g/min kg/min kg/h Nm3/min Nm3/h |
| 供電電源 | 24VDC |
| 相應速度 | 1s |
| 壓力損失 | 無 |
| 輸出信號 | 脈沖輸出、4～20mA電流(可接三線)、RS485(modbus-RTU協議)、報警信號(1～2路常開觸點,24V/0.5A) |
| 傳輸距離 | 傳感器至顯示儀表的距離可達1000m |
| 實時記錄 | 日記錄、定時間隔記錄 |
| 防爆等級 | Exd II CT6Gb |
| 防護等級 | IP65 |
| 電氣接口 | 航插M12(6芯) |
| 適用介質 | 各種干燥的氣體 或 已知成分的混合氣體 |

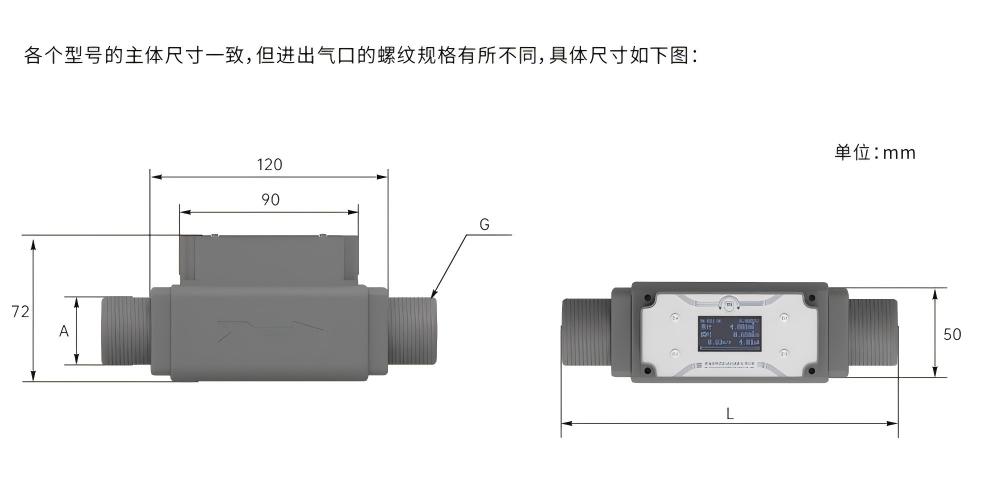

| 公稱通徑A(mm) | 螺紋規格G | 空氣范圍 |
|---|---|---|
| DN8 | ZG-1/4 | 50ml-50NL/min |
| DN10 | ZG-3/8 | 0.3L-300NL/min |
| DN15 | ZG-1/2 | 5-500NL/min |
| DN20 | ZG3/4 | 10-1000NL/min |
| DN25 | ZG1 | 20-2000NL/min |
| 代 碼 | 產品系列 |
|---|---|
| DTRTMF | 熱式氣體質量流量計 |
| 代碼 | 公稱通徑 (單位:mm) |
| 8 | DN8 |
| 10 | DN10 |
| 15 | DN15 |
| 20 | DN20 |
| 25 | DN25 |
| 代碼 | 供電方式 |
| U | 24VDC |
| 代碼 | 精度等級 |
| B | 1.5級 |
| 代碼 | 使用環境 |
| P | 普通型 |
| Ex | 防爆型 |
| 代碼 | 輸出方式 |
| 1 | 4-20mA輸出·三線制 |
| 2 | 4-20mA輸出·兩線制 |
| 3 | RS485通訊,Modbus協議(四線制) |
| 4 | HART協議 |
| 代碼 | 顯示方式 |
| V | 顯示流速 |
| P | 顯示溫度 |
| 代碼 | 連接方式 |
| 1 | 卡箍連接式 |
| 2 | 螺紋連接式 |
| 代碼 | 本體材質 |
| 1 | 304 |
| 2 | 316L |
| 3 | 鋁合金 |
| X | 其他材質特殊定制 |
| 代碼 | 變送器型式 |
| W | 微小一體式 |
1、保證滿管
在任何時候，管道必須完全充滿介質。否則流量顯示會受到影響，導致測量誤差。
2、直管段要求
安裝儀表時應遠離彎頭，障礙物，變徑，閥門，以保證有一個穩定的流場，一邊要求有一個較長的上限直管道，前直管段長大于10D，后直管段長大于5D；詳見出廠說明書。
