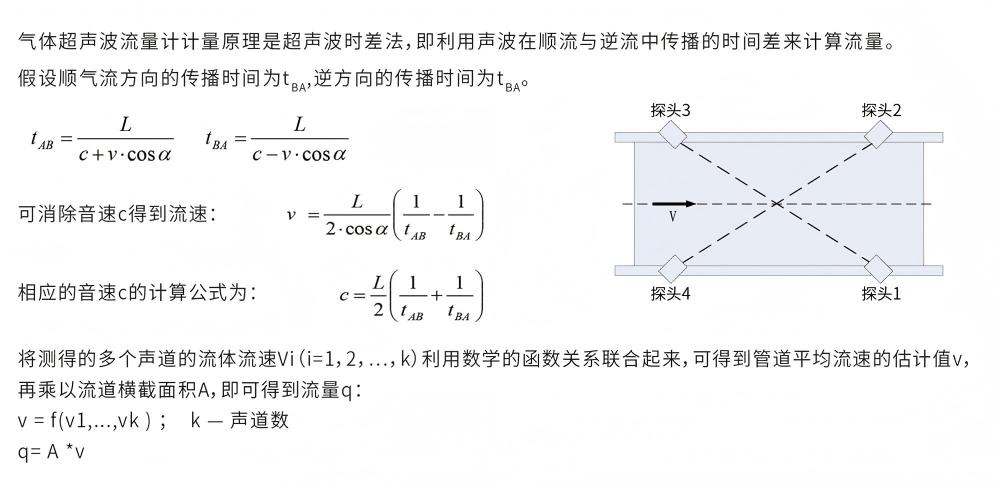

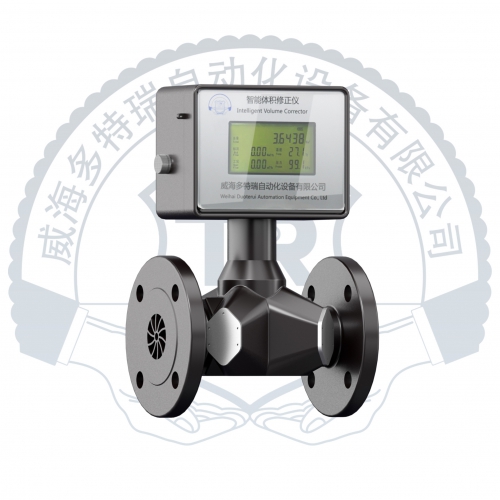

DTRCSUF系列氣體超聲波流量計基于超聲波時差法原理，內置獨立的數字化溫度變送器和壓力變送器，同時集成了無線遠傳模塊，是一種集流量計量、體積修正及數據遠傳于一體的速度式氣體計量儀表，具有計量精度高、設備可靠性好、壓力損失低及量程范圍寬等特點，能滿足城市天然氣計量行業高精度計量的要求，可廣泛應用于城市燃?xì)?、石油、化工、電力、冶金等行業貿易交接領域的氣體流量計量。
產品特點：
特殊的反射聲道設計，能夠有效應對渦流及不對稱流。
內置整流器，對直管段要求低，安裝使用方便。
量程范圍寬：量程比達160:1。
量程下限低：DN50口徑低至1.6m3/h。
分界流量低：Qt可低至6%Qmax。
分界流量低：DN50口徑低至0.2m3/h。
壓力損失?。簻y試壓損最大為0.40kpa。
內置獨立數字化高精度溫度、壓力變送器，實時體積修正。
內置無線遠傳模塊，具有自診斷和在線監測功能，信息細化水平高。
咨詢電話：400-6278678
DTRCSUF系列氣體超聲波流量計基于超聲波時差法原理，內置獨立的數字化溫度變送器和壓力變送器，同時集成了無線遠傳模塊，是一種集流量計量、體積修正及數據遠傳于一體的速度式氣體計量儀表，具有計量精度高、設備可靠性好、壓力損失低及量程范圍寬等特點，能滿足城市天然氣計量行業高精度計量的要求，可廣泛應用于城市燃?xì)狻⑹?、化工、電力、冶金等行業貿易交接領域的氣體流量計量。

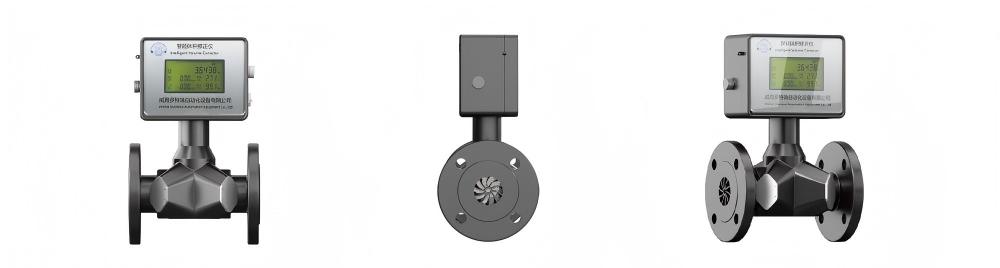

氣體超聲波流量計-外觀結構
| 產品型號 | DTRCSUF |
|---|---|
| 測量原理 | 超聲波時差法 |
| 聲道數 | 兩聲道、四聲道 |
| 準確度等級 | 1.0級,1.5級 |
| 量程比 | 160:1 |
| 使用條件 | 環境溫度:-25℃~+60℃(本安環境溫度:-25℃~+60℃) 介質溫度:-30℃~+80℃;相對濕度:5%~95%;大氣壓力:70kPa~106kPa |
| 耐壓等級 | 1.6MPa |
| 防爆等級 | Ex ia II CT6 Ga |
| 防護等級 | IP65 |
| 測量值 | 工況流量、工況累積量、標況流量、標況累計量、溫度、壓力等 |
| 測量介質 | 天然氣、空氣、氮?dú)?、氧氣等多種氣體 |
| 輸出信號 | 高頻標定脈沖:0~3kHz(OC輸出,指示工況流量) 低頻計費脈沖:0.1m3/p、1m3/p、10m3/p可設置(OC輸出,指示標況流量) 模擬量:1路4~20mA(兩線制,選配) |
| 通信接口 | RS485、藍牙和無線通信(GPRS、CDMA或NB) |
| 顯示方式 | 液晶顯示 |
| 安裝方式 | 法蘭連接(GB/T20592標準),水平或垂直安裝 |
| 殼體材質 | 鑄鋁 |
| 供電方式 | 外電源:24VDC,或3.6V鋰電池供電,平均電流約500uA |
1.流量計實際可用的流量范圍要通過計算來確定,首先必須明確以下工作參數:
2.介質名稱,組份,狀態;
3.工作狀態的最大、常用、最小流量;
4.最高、常用、最低工作壓力和工作溫度;
5.流量計對氣體流量的測量一般不受介質壓力和溫度的影響,可參考空氣的工況流量進行儀表口徑的選擇,空氣工況流量范圍見下表:
| 公稱通徑 DN(mm) | 流量范圍 (m3/h) | 始動流量 (m3/h) | 耐壓 MPa | 計量精度 % |
|---|---|---|---|---|
| 25 | 25 | 0.4-40 | 1.6 | Qmin~Qt:≤±2% Qt~Qmax:≤±1% Qt=0.1Qmax |
| 50 | 50 | 1.6~160 | ||
| 80 | 80 | 4.0~400 | ||
| 100 | 100 | 6.5-650 | ||
| 150 | 150 | 16-1600 | ||
| 200 | 200 | 25~2500 |
注:(1)出廠默認范圍度100:1,需160:1范圍度,請?jiān)谟嗀洉r特別說明;
(2)適用最大工作壓力為0.5MPa絕對壓力。
| 代 碼 | 產品系列 |
|---|---|
| DTRCSUF | 氣體超聲波流量計 |
| 代碼 | 公稱通徑 (單位:mm) |
| 25 | DN25 |
| 50 | DN50 |
| 80 | DN80 |
| 100 | DN100 |
| 150 | DN150 |
| 200 | DN200 |
| 代碼 | 供電方式 |
| U | 24VDC |
| V | 3.6V鋰電池供電 |
| 代碼 | 精度等級 |
| A | 1.0級 |
| B | 1.5級 |
| 代碼 | 使用環境 |
| P | 普通型 |
| Ex | 防爆型 |
| 代碼 | 輸出方式 |
| 1 | 脈沖輸出-三線制 |
| 2 | 脈沖當量-配卡控使用 |
| 3 | 4-20mA輸出-三線制 |
| 4 | 4-20mA輸出-兩線制 |
| 5 | RS485通訊,Modbus協議 |
| 6 | HART協議 |
| 7 | 4G |
| 8 | 其他特殊定制 |
| 代碼 | 補償方式 |
| NO | 無補償 |
| P | 溫度補償 |
| T | 壓力補償 |
| 代碼 | 殼體材質 |
| 1 | 鋁合金 |
| 2 | 304 |
| X | 其他特殊定制 |
| 代碼 | 計算聲道 |
| 1 | 雙聲道 |
| 2 | 四聲道 |
| 代碼 | 變送器型式 |
| 1 | 一體式 |
| 2 | 分體式 |

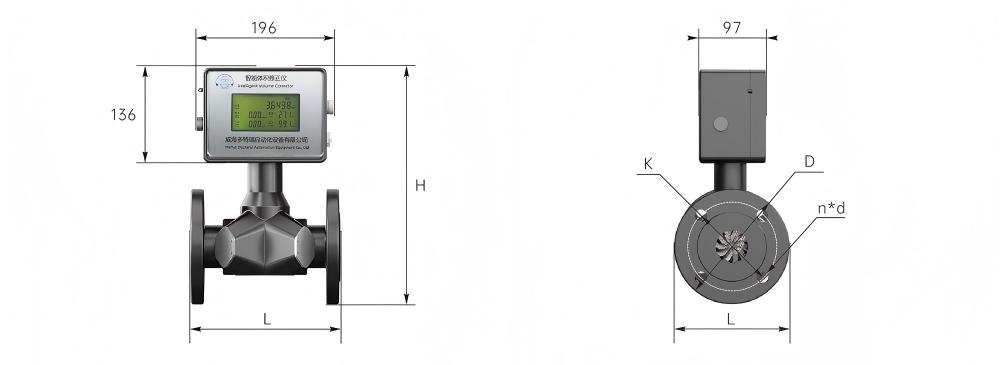

氣體超聲波流量計-外形尺寸
| 公稱通徑 DN(mm) | L (mm) | H (mm) | D (mm) | K (mm) | n*d (mm) |
|---|---|---|---|---|---|
| 25 | 220 | 312 | 115 | 85 | 4-12 |
| 50 | 232 | 342 | 165 | 125 | 4-18 |
| 80 | 330 | 367 | 200 | 160 | 6-18 |
| 100 | 410 | 388 | 220 | 180 | 6-18 |
| 150 | 580 | 451 | 285 | 240 | 8-22 |
| 200 | 700 | 503 | 340 | 295 | 12-22 |
1、保證滿管
在任何時候，管道必須完全充滿介質。否則流量顯示會受到影響，導致測量誤差。

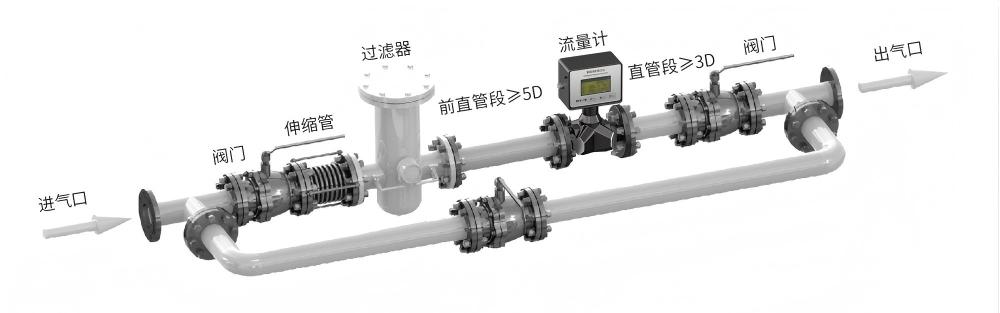

2、流量計安裝示意圖
氣體超聲波流量計-安裝示意圖
Precautions1、確認將流體正流方向與本體箭頭方向相吻合；
2、建議在流量計前安裝不小于5D直管段，后端安裝不小于3D直管段；
3、安裝時請保證中心軸線和直管段中心軸線相重合；
4、嚴禁流量計在線焊接法蘭；
5、流量計安裝時建議加遮陽遮雨防護；
6、長時間不使用時建議關閉兩側閥門防止氣體倒流導致流量走動；
7、如果在管道附近有減壓閥，必要時請采取適當?shù)慕翟氪胧?，以防止減壓閥產生的噪聲對流量計的計量產生干擾；
8、超聲波流量計長期使用后，內壁和探頭會附著污垢和灰塵，程度嚴重時將會影響測量精度。可使用壓縮空氣對流量計內壁和探頭進行清潔，嚴禁使用含有汽油或腐蝕性液體的清潔劑；
9、DTRCSUF系列超聲波流量計內部無任何可移動機械部件，無須進行潤滑等維護。系統具有自診斷功能且內置無線遠傳模塊，配合配套的服務平臺，所有故障均可在設備液晶屏或云端進行顯示，用戶可根據具體情況自行處理或通知廠家進行維修。
