VRc隔離抗震系列渦街流量計

應用領域

DTRLUGB型渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣、氫氣、天然氣、煤氣等）、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。


咨詢電話：400-6278678

產品概述

選型指導

安裝要求

典型案例

DTRLUBG型渦街流量計產品介紹

DTRLUBG型渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等)、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。


產品特點優勢

  • 流量傳感器多種結構方案可選,適用范圍廣,信號更強,量程更寬
  • 采用高性能數字處理技術,精度更強,抗震效果更好。
  • 可測量氣體、蒸汽和液體,適應性更好。
  • 無可動部件,長期使用無需維護,穩定可靠。
  • 安裝簡單、可以做法蘭連接、法蘭卡裝(鑄造或鍛打)、衛生型卡箍連接、螺紋連接等多種結構。
  • VRc和VRd系列采用專利隔離技術,可專屬定制,應對特殊應用挑戰。

工作原理

當介質流經發生體時,會產生交替的旋渦信號,該現象被稱為卡門旋渦現象。產生的旋渦數量和流量成正比,因此通過檢測旋渦產生的速率,可以測量管道中流量的大小。

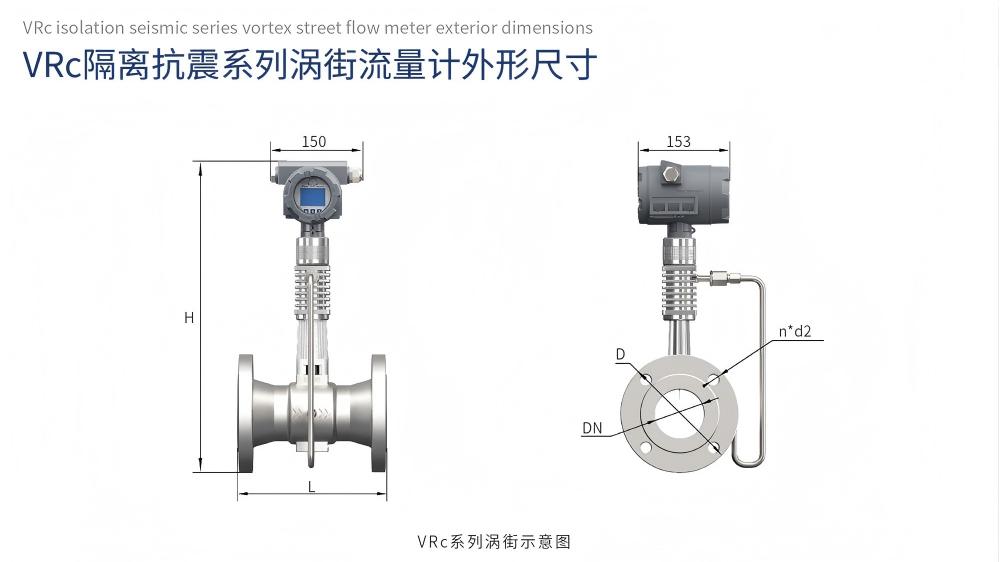

VRc系列渦街外形尺寸

VRc系列渦街外形尺寸



公稱通徑壓力等級(MPa)長度L(mm)法蘭外徑高度H(mm)中心距K(mm)螺栓孔數n螺栓孔徑d2(mm)
DN151.61809539565414
DN2018010540075414
DN2518011540585414
DN32200140420100418
DN40200150430110418
DN50200165440125418
DN65200185460145818
DN80200200475160818
DN100250220495180818
DN125250250520210818
DN150250285550240822
DN2003503406052951222
DN2504504056653551226
DN3005004607154101626
DN3505005207754701626
DN4006005808355251630
DN5006007159406502034
DN60060084010457702036







安裝要求

Installation requirements

儀表安裝環境要求

  • 流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命，流量計接線時屏蔽線要做成U型，最后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部；
  • 流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；
  • 不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
  • 避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
  • 流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；
  • 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

儀表管道安裝要求

渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖 DN為儀表公稱通徑 單位: mm



VRc系列渦街外形尺寸

VRc系列渦街外形尺寸



公稱通徑壓力等級(MPa)長度L(mm)法蘭外徑高度H(mm)中心距K(mm)螺栓孔數n螺栓孔徑d2(mm)
DN151.61809539565414
DN2018010540075414
DN2518011540585414
DN32200140420100418
DN40200150430110418
DN50200165440125418
DN65200185460145818
DN80200200475160818
DN100250220495180818
DN125250250520210818
DN150250285550240822
DN2003503406052951222
DN2504504056653551226
DN3005004607154101626
DN3505005207754701626
DN4006005808355251630
DN5006007159406502034
DN60060084010457702036







安裝要求

Installation requirements

儀表安裝環境要求

  • 流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命，流量計接線時屏蔽線要做成U型，最后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部；
  • 流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；
  • 不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
  • 避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
  • 流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；
  • 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

儀表管道安裝要求

渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖 DN為儀表公稱通徑 單位: mm
