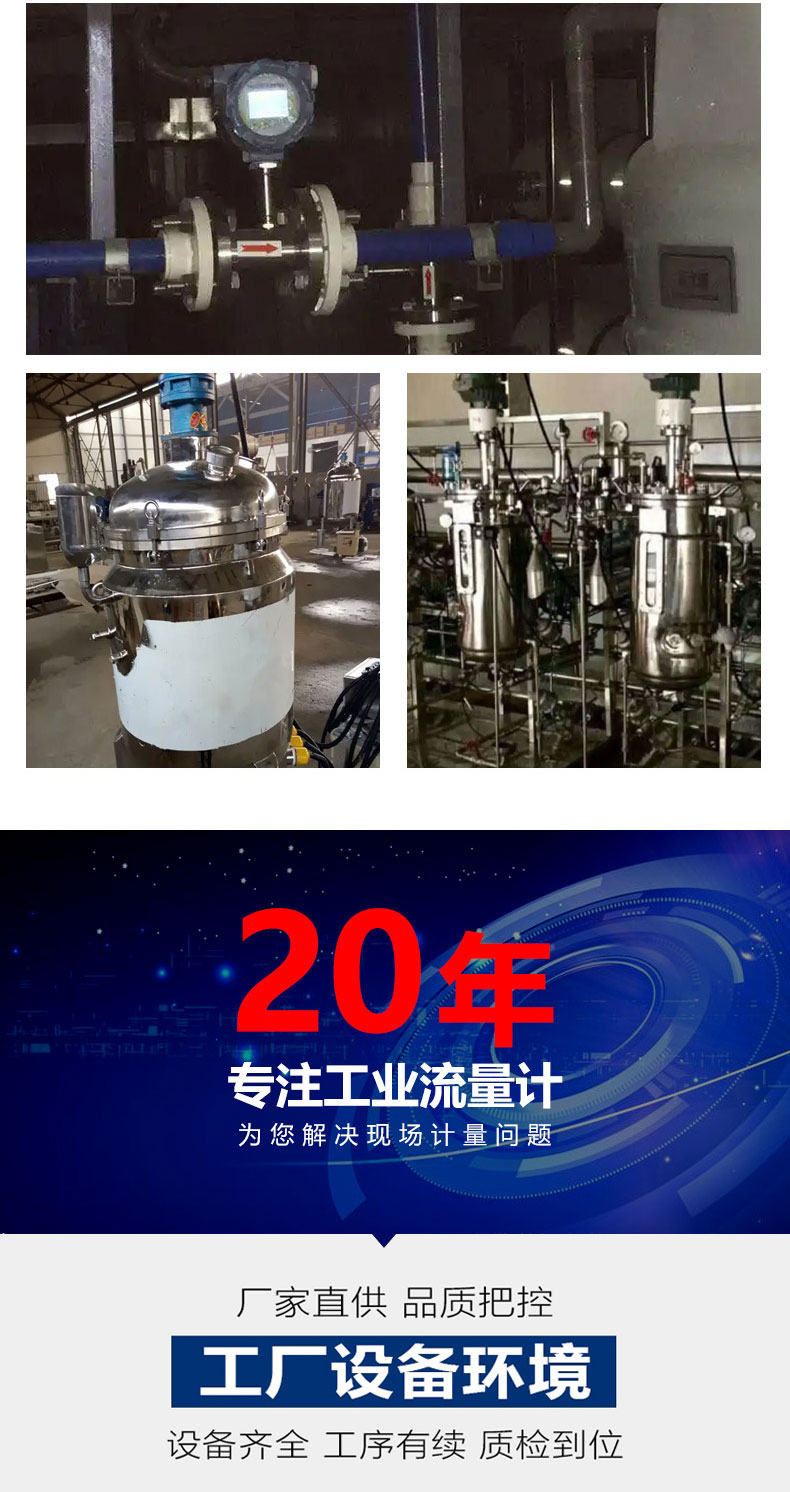

適用場合：用于測量密閉管道中低粘度液體的體積流量，在石油、化工、冶金、造紙等行業中具有廣泛的應用。
◆介質：無雜質、低粘度、無強烈腐蝕性液體
◆ 精度：±1%、±0.5%,
◆ 重復性：0.05%～0.2%
◆ 測量范圍：0.04～2000m3/h
◆ 顯示內容：瞬時流量、累計流量
◆ 口徑：DN4～300
◆ 連接方式：螺紋連接及法蘭連接，特殊可定制
◆ 供電：24V供電或3.6V鋰電池供電
◆ 輸出：脈沖輸出、4～20mA，485通訊，Hart協議等
咨詢電話：400-6278678
DTRLWGY型液體渦輪流量計是根據力矩平衡原理設計的一種速度式流量計，該流量計結構簡單、輕巧、精度高和安裝方便等特點，廣泛應用于石油、化工、冶金、食品和造紙等領域的計量和控制應用中。本公司通過創新型設計，優化了電路及傳感器，在抗干擾、抗震動方面大幅度改進，進一步提升液體渦輪在測量液體中的適用性、可靠性。

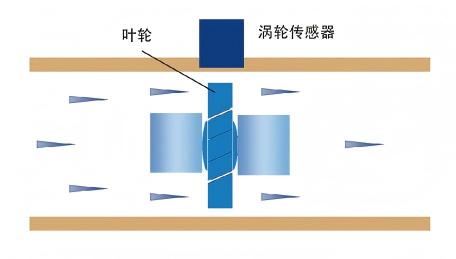

在液體的推動下，葉輪轉動，切割傳感器產生的磁場，因此在傳感器中感應到葉輪轉動，葉輪轉動速度和流體流過的速度成正比，通過計量傳感器感應到的轉速即可達到計量目的。

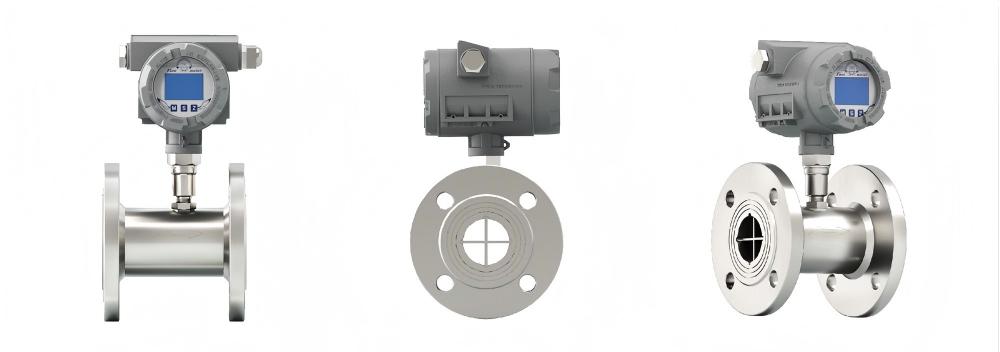

液體渦輪流量計-外觀結構
| 執行標準 | JB/T9246-2016《渦輪流量傳感器》 |
|---|---|
| 公稱通徑 | DN4、DN6、DN10、DN12、DN15、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300 |
| 耐壓等級(MPa) | DN15-DN50 4.0MPa(>4.0協議供貨),DN65-DN300 1.6(>1.6協議供貨) |
| 使用條件 | 介質溫度:-20℃～150℃ 環境溫度:-20℃～65℃, 相對濕度:5%～90%,大氣壓力:86～106kPa |
| 材質 | 殼體材質:304 機芯材質:304或者316L,葉輪材質:不銹鋼/2cr13/雙相鋼,其他特殊定制 |
| 連接方式 | 螺紋連接式,法蘭連接式,卡箍快裝式,插入式 |
| 精確度 | ±1.0%R,±0.5%R,±2.5%R |
| 量程比 | 1:10～1:20 |
| 供電電壓 | ±6-24VDC,電流≤10mA(485通訊電流增加0.6mA);電池供電型:3.6V鋰電池/0.3mA |
| 輸出信號 | 脈沖輸出;4～20mA電流、控制信號、RS485(modbus- RTU協議)、Hart協議、控制信號、物聯網GPRS等 |
| 傳輸距離 | 傳感器至顯示儀表的距離可達1000m |
| 實時記錄 | 日記錄、定時間間隔記錄 |
| 防爆等級 | 隔爆型 |
| 防護等級 | IP65/IP66/IP67 |
| 電氣接口 | 內螺紋M20*1.5,1/2NPT |
| 適用介質 | 無雜質、低粘度、無強烈腐蝕性液體 |
| 儀表口徑 (mm) | 正常流量范圍 (m3/h) | 擴展流量范圍 (m3/h) | 常規連接方式 |
|---|---|---|---|
| DN4 | 0.04-0.25 | 0.04-0.4 | 螺紋連接 |
| DN6 | 0.1-0.6 | 0.06-0.6 | 螺紋連接 |
| DN10 | 0.2-1.2 | 0.15-1.5 | 螺紋連接 |
| DN15 | 0.6-6 | 0.4-8 | 法蘭連接 |
| DN20 | 0.8-8 | 0.45-9 | 螺紋連接 |
| DN25 | 1-10 | 0.5-10 | 法蘭連接 |
| DN32 | 1.5-15 | 0.8-15 | 螺紋連接 |
| DN40 | 2-20 | 1-20 | 法蘭連接 |
| DN50 | 4-40 | 2-40 | 螺紋連接 |
| DN65 | 7-70 | 4-70 | 法蘭連接 |
| DN80 | 10-100 | 5-100 | 螺紋連接 |
| DN100 | 20-200 | 10-200 | 法蘭連接 |
| DN125 | 25-250 | 13-250 | 法蘭連接 |
| DN150 | 30-300 | 15-300 | 法蘭連接 |
| DN200 | 80-800 | 40-800 | 法蘭連接 |
| 代 碼 | 產品系列 |
|---|---|
| DTRLWGY | 渦輪流量傳感器 |
| 代碼 | 公稱通徑 (單位:mm) |
| 004 | DN4 |
| 006 | DN6 |
| 010 | DN10 |
| 015 | DN15 |
| 020 | DN20 |
| 02 | DN25 |
| 03 | DN32 |
| 04 | DN40 |
| 05 | DN50 |
| 06 | DN65 |
| 08 | DN80 |
| 10 | DN100 |
| 12 | DN125 |
| 15 | DN150 |
| 20 | DN200 |
| 25 | DN250 |
| 30 | DN300 |
| 代碼 | 供電方式 |
| U | 24VDC |
| V | 3.6V鋰電池 |
| 代碼 | 精度等級 |
| A | 0.5 |
| B | 1.0 |
| C | 2.5 |
| 代碼 | 使用環境 |
| P | 普通型 |
| EX | 防爆型 |
| 代碼 | 輸出方式 |
| 1 | 無輸出 |
| 2 | 脈沖輸出-三線制 |
| 3 | 4-20mA電流輸出-兩線制 |
| 4 | RS485通訊、Modbus協議(四線制) |
| 5 | Hart協議 |
| 6 | 其他特殊定制 |
| 代碼 | 本體材質 |
| 4 | 304 |
| 6 | 316L |
| X | 特殊定制 |
| 代碼 | 葉輪材質 |
| F | 430F |
| C | 2cr13 |
| G | 雙相鋼 |
| X | 其他特殊定制 |
| 代碼 | 耐壓等級 |
| H1 | 1.6MPa |
| H2 | 2.5MPa |
| H4 | 4.0MPa |
| H6 | 6.3MPa |
| H10 | 10.0MPa |
| H16 | 16.0MPa |
| H25 | 25.0MPa |
| A1 | ANSI 150LB |
| A3 | ANSI 300LB |
| A6 | ANSI 600LB |
| A9 | ANSI 900LB |
| A15 | ANSI 1500LB |
| AX25 | ANSI 2500LB |
| XXX | 其他 |
| 代碼 | 耐溫等級 |
| 1 | -45-120℃ |
| 2 | -45-150℃ |
| 代碼 | 變送器型式 |
| S | 一體式 |
| F | 分體式 |
1、保證滿管
在任何時候，管道必須完全充滿液體。否則流量顯示會受到影響，導致測量誤差(如圖1顯示)。

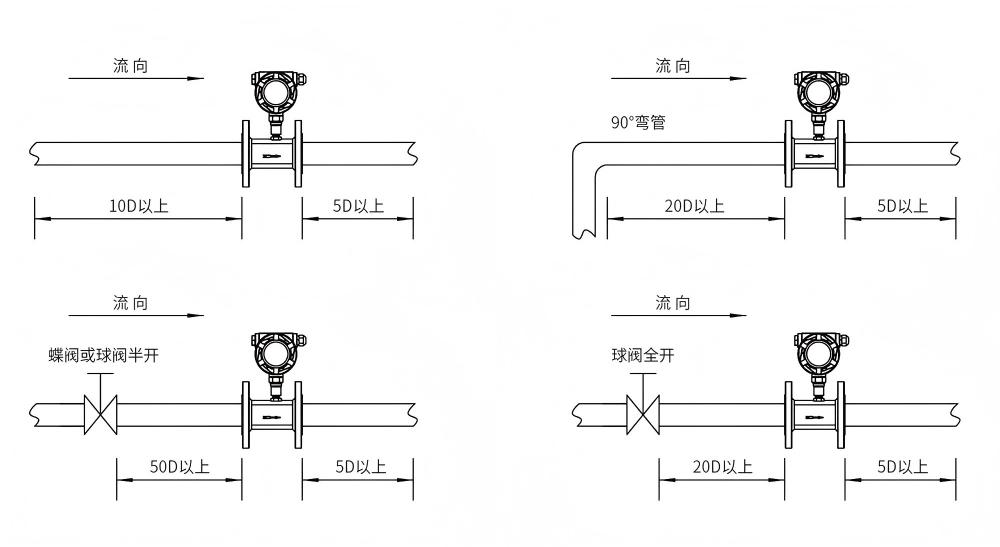

2、直管段要求(如圖2顯示)。

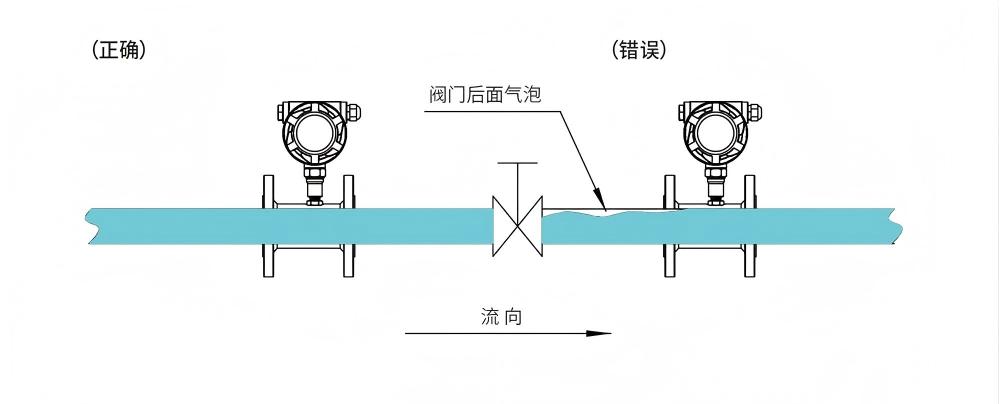

3、避免氣泡
4、如果有氣泡進入測量管，流量顯示極可能會受影響，導致測量誤差(如圖3顯示)。
5、傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，流體流動方向應與傳感器外殼上指示流向的箭頭。
6、使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
7、傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器在無液體狀態時受高速流體的沖擊。
8、傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時注意導向件及葉輪的位置關系。
9、傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。
10、配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
11、傳感器的傳輸電纜可架空或埋地敷設(埋地時應套上鐵管)。
12、在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
液體渦輪安裝方式-圖1
液體渦輪安裝方式-圖2
液體渦輪安裝方式-圖3
