羅茨流量計

應用領域

廣泛適用于城市燃氣和工業氣體流量計量與檢測，是用戶實現高準確度、高可靠計量的理想儀表

◆ 介質：天然氣、煤制氣、液化氣、輕烴氣體、無雜質氣體等氣體

◆ 精度：汽±1.5%、±1.0%

◆ 重復性：優于0.1%

◆ 測量范圍：1～1600m3/h

◆ 介質溫度：-20～60℃

◆ 口徑：DN25～DN200

◆ 連接方式：法蘭夾持式、法蘭連接式，螺紋連接式，卡箍快裝式，插入式

◆ 輸出：脈沖輸出、4～20mA電流輸出、RS485通訊、Hart協議等

咨詢電話：400-6278678

產品概述 選型指導 安裝要求 典型案例

氣體羅茨流量計-產品介紹與選型安裝

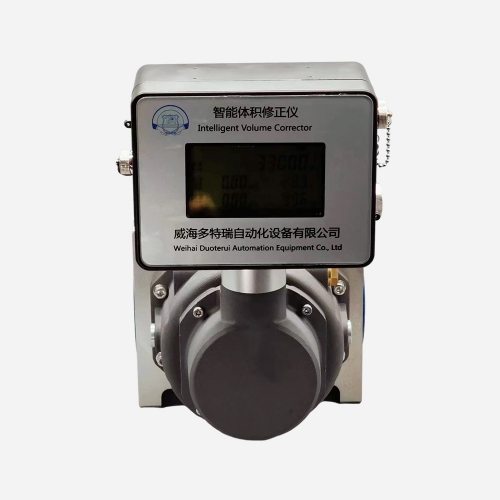

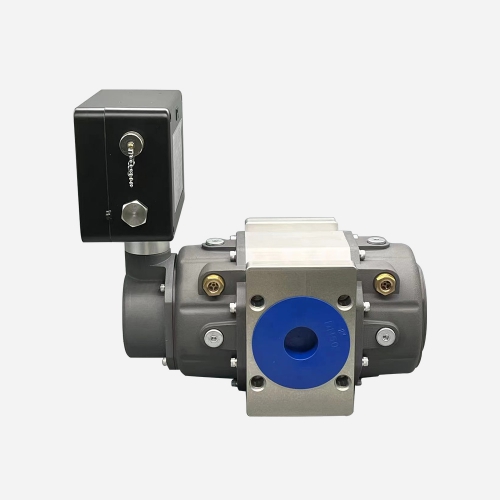

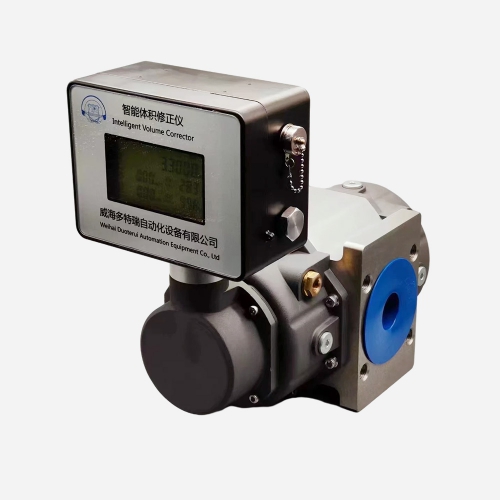

DTRLQ型氣體羅茨流量計又稱為“氣體腰輪流量計”，基于容積式測量原理，用于精準計量流經封閉管道的氣體流量?？蛇m用于測量天然氣、城市煤氣、丙烷、氮氣、工業惰性氣體等非腐蝕性氣體。主要應用于工業燃氣的商業結算、輸配管網燃氣計量、燃氣調壓站計量、工業和民用鍋爐等燃氣計量，也可以用作標準流量計。

產品特點優勢

準確度高，重復性好，始動流量小，范圍度寬，壓力損失小。
溫度、壓力集成流量計上，實時進行溫度、壓力及壓縮因子補償。
流量計前后不需要直管段，因此對管道條件需求低，可以安裝在狹窄位置。
內部轉子經過精密加工、表面處理和平衡檢測，無接觸旋轉，確保流量計準確度不變，工作壽命長。
搭配高性能微處理器和現代數字濾波技術，軟件功能強大。

工作原理

智能氣體羅茨流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體。

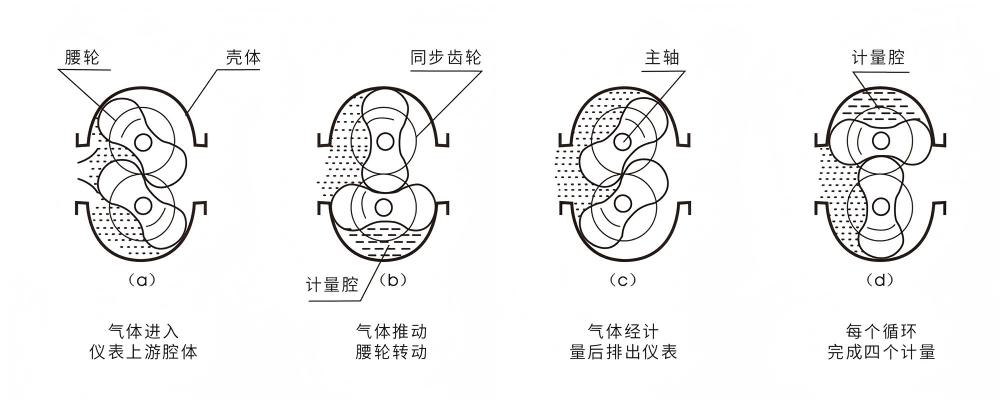

其計量過程和工作原理如圖1所示(圖中僅表示了四分之一周期)。


圖1 智能氣體羅茨流量計工作原理

智能流量積算儀由溫度和壓力檢測、流量傳感器以及微處理器單元組成。智能流量積算儀中的微處理器按照氣態方程進行溫壓補償，并進行壓縮因子修正，氣態方程如下：


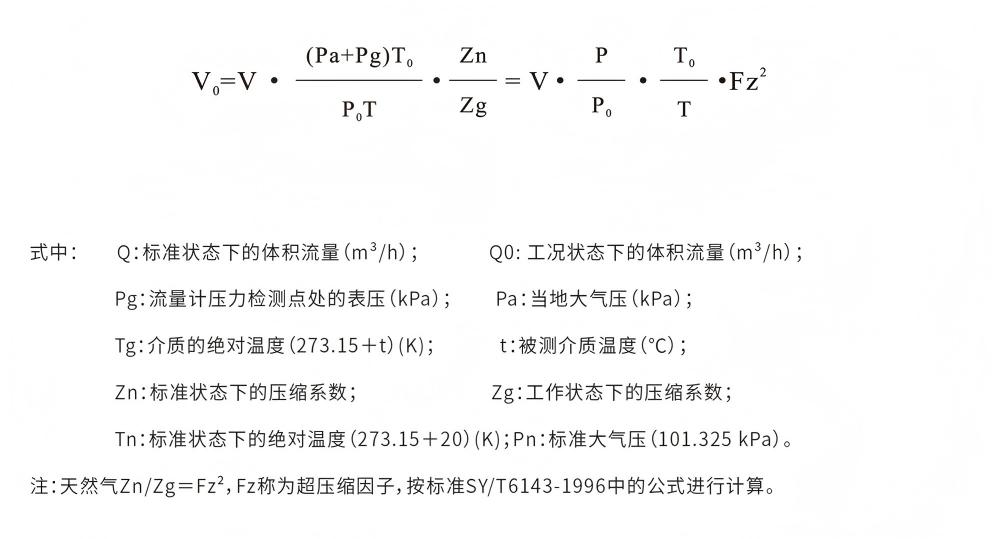

注:天然氣Zn/Zg=Fz2,Fz稱為超壓縮因子,按標準SY/T6143-1996中的公式進行計算。

Guide to type selection

選型指導

基礎參數

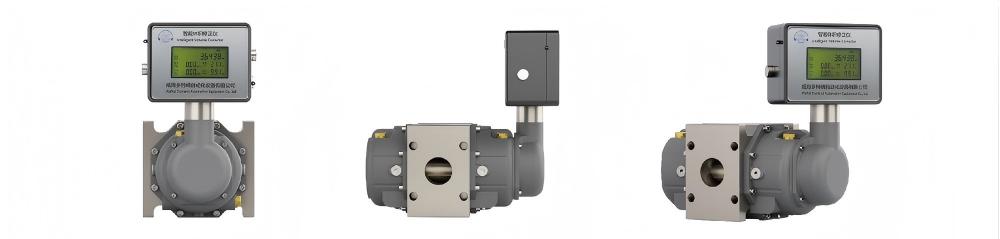

氣體羅茨流量計-外觀結構

安裝型式	法蘭連接式
公稱通徑	DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200
壓力等級(MPa)	1.6MPa
使用條件	環境溫度:-20℃～65℃,相對濕度:5%～90%,大氣壓力:86～106kPa
介質溫度	-25-80℃
本體材質	鋁合金
傳感器材質	316L
轉換器形式	一體式
精確度	±0.5%R,±1.0%R,±1.5%R,
量程比	1:30～1:216
供電電壓	24VDC;電池供電型:3.6V鋰電池
輸出信號	脈沖輸出;4～20mA電流;上下限報警;RS485(modbus- RTU協議)、Hart協議、GPRS等
傳輸距離	三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4～20mA) ≤1500m;負載電阻≤500Ω; RS485/HART≤1200m
測量參數	溫度、壓力、瞬時流量和累計流量
實時記錄	日記錄、定時間間隔記錄
防爆等級	Ex ia II CT6 Ga
防護等級	IP65
電氣接口	內螺紋M20*1.5,1/2NPT
適用介質	燃氣或者無腐蝕性氣體

測量范圍與口徑確定

1.流量計實際可用的流量范圍要通過計算來確定,首先必須明確以下工作參數:

2.介質名稱,組份,狀態;

3.工作狀態的最大、常用、最小流量;

4.最高、常用、最低工作壓力和工作溫度;

5.流量計對氣體流量的測量一般不受介質壓力和溫度的影響,可參考空氣的工況流量進行儀表口徑的選擇,空氣工況流量范圍見下表:

規格型號	公稱通徑 DN(mm)	流量范圍 (m3/h)	始動流量 (m3/h)	Qmax時壓力損失Pa	最大工作壓力MPa	公稱壓力MPa	材質
G16	25	1-25	0.07	110	0.6 1.0	1.6MPa	鋁合金
G25	40	1-40	0.06	140
G40	50	2-65	0.07	120
G65	50	2-100	0.06	170
G100	80	2.5-160	0.05	150	0.6
G160	80	3-250	0.16	190
G250	100	3-400	0.15	300
G400	100	4-650	0.11	500
G650	150	8-650	0.65	560
G1000	150	15-1000	0.8	600

*備注：其他口徑流量范圍另議

選型表

代碼	產品系列
DTRLQ	氣體腰輪(羅茨)流量計
代碼	公稱通徑 (單位:mm)
15	DN15
20	DN20
25	DN25
32	DN32
40	DN40
50	DN50
65	DN65
80	DN80
100	DN100
125	DN125
150	DN150
200	DN200
代碼	供電方式
U	24VDC
V	3.6V鋰電池供電
代碼	精度等級
A	0.5級
B	1.0級
代碼	使用環境
P	普通型
Ex	防爆型
代碼	輸出方式
0	無輸出
1	脈沖輸出-三線制
2	脈沖當量-配卡控使用
3	4-20mA輸出-三線制
4	4-20mA輸出-兩線制
5	RS485通訊,Modbus協議
6	HART協議
7	4G
8	預付費控制器
9	特殊定制
代碼	補償方式
NO	無補償
P	溫度補償
T	壓力補償
代碼	變送器型式
1	一體式
2	分體式

External dimension of flowmeter

流量計外形尺寸


氣體羅茨流量計-外形尺寸

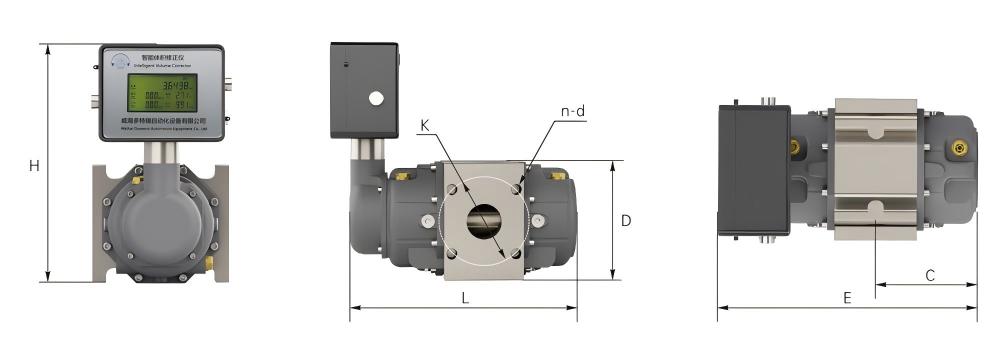

流量計安裝尺寸

規格型號	公稱通徑 (mm)	H (mm)	L (mm)	C (mm)	K (mm)	E (mm)	n-d	D (mm)
G16	DN25	335	270	90	85	280	4-M12	128
G25	DN40	335	340	125	110	360	4-M16	128
G40	DN50	360	330	140	125	380	4-M16	175
G65	DN50	360	370	160	125	430	4-M16	175
G100	DN80	360	400	175	160	450	8-M16	175
G160	DN80	400	420	185	160	460	8-M16	245
G250	DN100	400	560	235	180	560	8-M16	245
G400	DN100	400	650	280	180	640	8-M16	245
G650	DN150	505	640	295	240	685	8-M20	420
G1000	DN150	505	755	353	240	805	8-M20	420

Installation requirements

安裝要求

1、保證滿管

在任何時候，管道必須完全充滿介質。否則流量顯示會受到影響，導致測量誤差。

2、流量計安裝示意圖

氣體羅茨流量計的安裝有兩種方法，即水平安裝和垂直安裝，根據羅茨流量計的特點、推薦垂直安裝流量計且氣體流向為上進下出(圖2)，這樣安裝使得轉子對臟物具有自清潔能力。在特殊情況下可采取水平安裝(圖3)，即左進右出，水平安裝時，流量計進出口端軸線不得低于管道軸線，以免介質中的臟污雜質滯留于流量計的計量室內，影響正常轉速。

3、安裝時，在流量計上游必須配置過濾器或者過濾網(120～200目)，以改善介質的純凈度。

4、安裝流量計時應設置前后閥門和旁通管路，以保證維修保養時，不必停氣。

5、流量計安裝管路各部分配管和管件尺寸必須適當，不得使流量計本體承受不正常的外力。

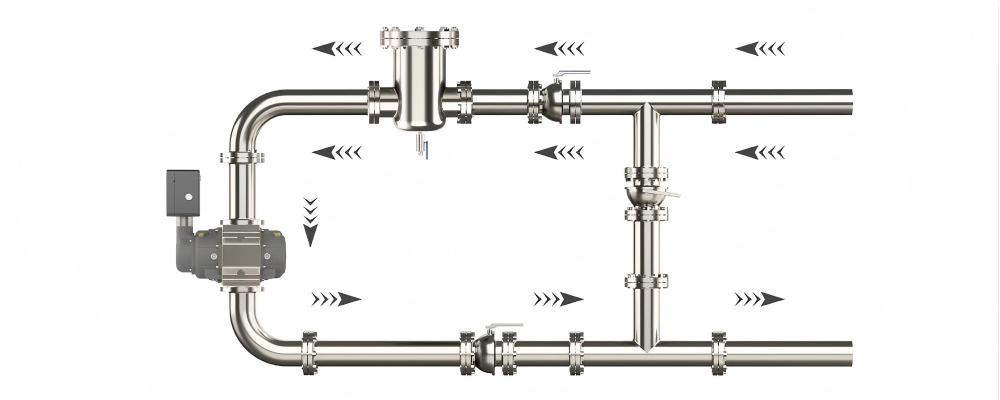

圖2 垂直安裝示意圖(推薦)

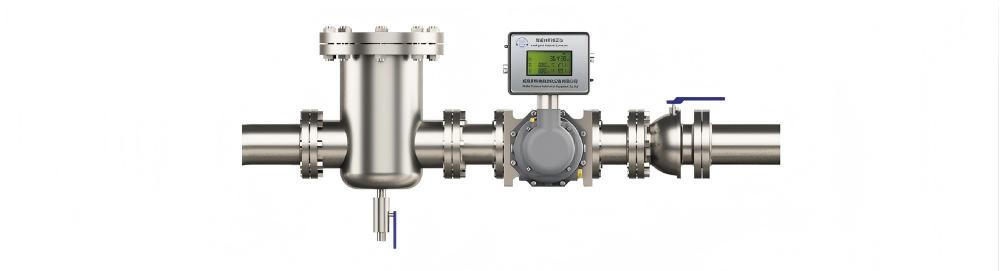

圖3 水平安裝示意圖(推薦)

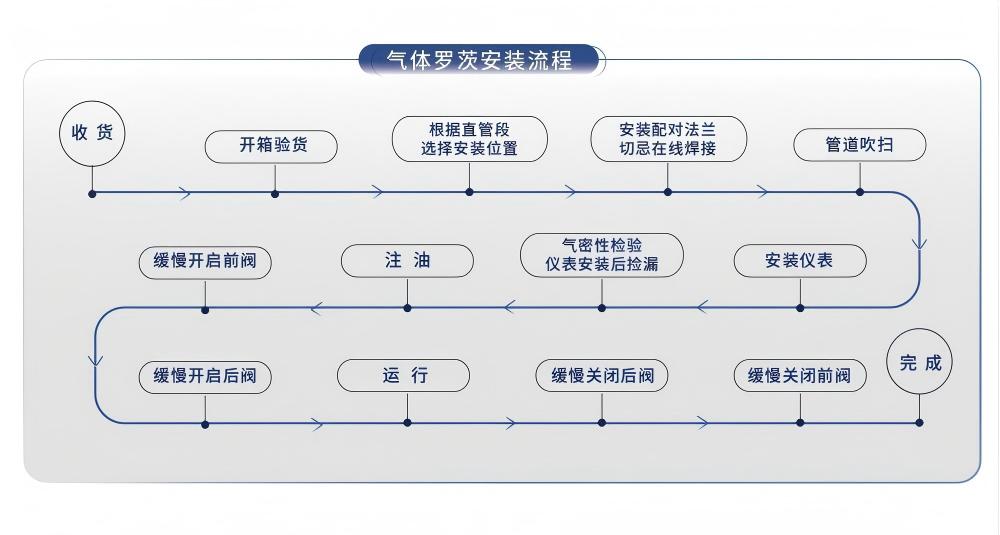

The installation process

安裝流程


Installation considerations

安裝注意事項

1、安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉；

2、流量計安裝時法蘭和管道法蘭中間要加密封墊圈；

3、流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，嚴禁過濾器和流量計直接相連；

4、流量計在安裝時前后均應加截止閥；

5、法蘭盤連接處管道內徑處不應該有突起相連接；

6、流量計安裝時，嚴禁對其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件；

7、流量計應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所；

8、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

9、流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；

10、在管道施工時，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；

11、應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾亂流動剖面。



Guide to type selection

選型指導

基礎參數


氣體羅茨流量計-外觀結構

安裝型式	法蘭連接式
公稱通徑	DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200
壓力等級(MPa)	1.6MPa
使用條件	環境溫度:-20℃～65℃,相對濕度:5%～90%,大氣壓力:86～106kPa
介質溫度	-25-80℃
本體材質	鋁合金
傳感器材質	316L
轉換器形式	一體式
精確度	±0.5%R,±1.0%R,±1.5%R,
量程比	1:30～1:216
供電電壓	24VDC;電池供電型:3.6V鋰電池
輸出信號	脈沖輸出;4～20mA電流;上下限報警;RS485(modbus- RTU協議)、Hart協議、GPRS等
傳輸距離	三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4～20mA) ≤1500m;負載電阻≤500Ω; RS485/HART≤1200m
測量參數	溫度、壓力、瞬時流量和累計流量
實時記錄	日記錄、定時間間隔記錄
防爆等級	Ex ia II CT6 Ga
防護等級	IP65
電氣接口	內螺紋M20*1.5,1/2NPT
適用介質	燃氣或者無腐蝕性氣體

測量范圍與口徑確定

1.流量計實際可用的流量范圍要通過計算來確定,首先必須明確以下工作參數:

2.介質名稱,組份,狀態;

3.工作狀態的最大、常用、最小流量;

4.最高、常用、最低工作壓力和工作溫度;

5.流量計對氣體流量的測量一般不受介質壓力和溫度的影響,可參考空氣的工況流量進行儀表口徑的選擇,空氣工況流量范圍見下表:

規格型號	公稱通徑 DN(mm)	流量范圍 (m3/h)	始動流量 (m3/h)	Qmax時壓力損失Pa	最大工作壓力MPa	公稱壓力MPa	材質
G16	25	1-25	0.07	110	0.6 1.0	1.6MPa	鋁合金
G25	40	1-40	0.06	140
G40	50	2-65	0.07	120
G65	50	2-100	0.06	170
G100	80	2.5-160	0.05	150	0.6
G160	80	3-250	0.16	190
G250	100	3-400	0.15	300
G400	100	4-650	0.11	500
G650	150	8-650	0.65	560
G1000	150	15-1000	0.8	600

*備注：其他口徑流量范圍另議

選型表

代碼	產品系列
DTRLQ	氣體腰輪(羅茨)流量計
代碼	公稱通徑 (單位:mm)
15	DN15
20	DN20
25	DN25
32	DN32
40	DN40
50	DN50
65	DN65
80	DN80
100	DN100
125	DN125
150	DN150
200	DN200
代碼	供電方式
U	24VDC
V	3.6V鋰電池供電
代碼	精度等級
A	0.5級
B	1.0級
代碼	使用環境
P	普通型
Ex	防爆型
代碼	輸出方式
0	無輸出
1	脈沖輸出-三線制
2	脈沖當量-配卡控使用
3	4-20mA輸出-三線制
4	4-20mA輸出-兩線制
5	RS485通訊,Modbus協議
6	HART協議
7	4G
8	預付費控制器
9	特殊定制
代碼	補償方式
NO	無補償
P	溫度補償
T	壓力補償
代碼	變送器型式
1	一體式
2	分體式

External dimension of flowmeter

流量計外形尺寸


氣體羅茨流量計-外形尺寸

流量計安裝尺寸

規格型號	公稱通徑 (mm)	H (mm)	L (mm)	C (mm)	K (mm)	E (mm)	n-d	D (mm)
G16	DN25	335	270	90	85	280	4-M12	128
G25	DN40	335	340	125	110	360	4-M16	128
G40	DN50	360	330	140	125	380	4-M16	175
G65	DN50	360	370	160	125	430	4-M16	175
G100	DN80	360	400	175	160	450	8-M16	175
G160	DN80	400	420	185	160	460	8-M16	245
G250	DN100	400	560	235	180	560	8-M16	245
G400	DN100	400	650	280	180	640	8-M16	245
G650	DN150	505	640	295	240	685	8-M20	420
G1000	DN150	505	755	353	240	805	8-M20	420

Installation requirements

安裝要求

1、保證滿管

在任何時候，管道必須完全充滿介質。否則流量顯示會受到影響，導致測量誤差。

2、流量計安裝示意圖

氣體羅茨流量計的安裝有兩種方法，即水平安裝和垂直安裝，根據羅茨流量計的特點、推薦垂直安裝流量計且氣體流向為上進下出(圖2)，這樣安裝使得轉子對臟物具有自清潔能力。在特殊情況下可采取水平安裝(圖3)，即左進右出，水平安裝時，流量計進出口端軸線不得低于管道軸線，以免介質中的臟污雜質滯留于流量計的計量室內，影響正常轉速。

3、安裝時，在流量計上游必須配置過濾器或者過濾網(120～200目)，以改善介質的純凈度。

4、安裝流量計時應設置前后閥門和旁通管路，以保證維修保養時，不必停氣。

5、流量計安裝管路各部分配管和管件尺寸必須適當，不得使流量計本體承受不正常的外力。


圖2 垂直安裝示意圖(推薦)


圖3 水平安裝示意圖(推薦)

The installation process

安裝流程


Installation considerations

安裝注意事項

1、安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉；

2、流量計安裝時法蘭和管道法蘭中間要加密封墊圈；

3、流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，嚴禁過濾器和流量計直接相連；

4、流量計在安裝時前后均應加截止閥；

5、法蘭盤連接處管道內徑處不應該有突起相連接；

6、流量計安裝時，嚴禁對其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件；

7、流量計應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所；

8、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

9、流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；

10、在管道施工時，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；

11、應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾亂流動剖面。
