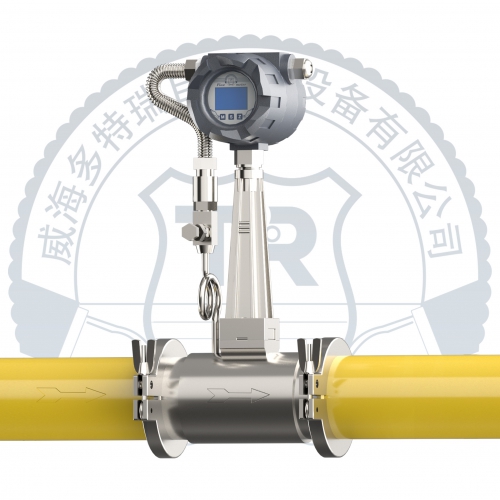

渦街流量計-卡箍連接

應用領域

DTRLUGB壓電式渦街流量計是根據卡門渦街原理研究生產的測測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)?、氫氣、天然氣、煤氣?、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。


咨詢電話：400-6278678

產品概述

選型指導

安裝要求

典型案例

DTRLUBG型渦街流量計產品介紹

DTRLUBG型渦街流量計是根據卡門渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)?、氫氣、天然氣、煤氣?、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。


產品特點優勢

  • 流量傳感器多種結構方案可選,適用范圍廣,信號更強,量程更寬
  • 采用高性能數字處理技術,精度更強,抗震效果更好。
  • 可測量氣體、蒸汽和液體,適應性更好。
  • 無可動部件,長期使用無需維護,穩定可靠。
  • 安裝簡單、可以做法蘭連接、法蘭卡裝(鑄造或鍛打)、衛生型卡箍連接、螺紋連接等多種結構。
  • VRc和VRd系列采用專利隔離技術,可專屬定制,應對特殊應用挑戰。

工作原理

當介質流經發生體時,會產生交替的旋渦信號,該現象被稱為卡門旋渦現象。產生的旋渦數量和流量成正比,因此通過檢測旋渦產生的速率,可以測量管道中流量的大小。



法蘭卡裝普通現場顯示外形尺寸

公稱通徑壓力等級MPaL mmL1 mmD1 mmH mmH1 mmd2 mmn 孔數
DN1546494145380410143
DN206494145380410143
DN256494145380410143
DN326494145380410144
DN401.675105150390420184
DN5075105165395420184
DN6575105180405435184
DN8075105210420450186
DN10090120210440475186
DN125100136235470505188
DN150115151270490530228
DN200135171335540590228
DN2501501923755906352210
DN3001642064256406852210

法蘭連接普通現場顯示外形尺寸

公稱通徑壓力等級(MPa)L mmD mmH mmD1 mmd2 mmn 孔數
DN104.02009038760144
DN152009538965144
DN2020010539475144
DN2520011539985144
DN32200140412100184
DN401.6200150420110184
DN50200165432125184
DN65200185450145188
DN80200200465160188
DN100200220490180188
DN125200250514210188
DN150200285543240228
DN2002003405952952212
DN2502504056533552612
DN3002504607104102612

安裝要求

Installation requirements

儀表安裝環境要求

  • 流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命，流量計接線時屏蔽線要做成U型，最后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部；
  • 流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；
  • 不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
  • 避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
  • 流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；
  • 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

儀表管道安裝要求

渦街流量?jī)x表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖 DN為儀表公稱通徑 單位: mm







法蘭卡裝普通現場顯示外形尺寸

公稱通徑壓力等級MPaL mmL1 mmD1 mmH mmH1 mmd2 mmn 孔數
DN1546494145380410143
DN206494145380410143
DN256494145380410143
DN326494145380410144
DN401.675105150390420184
DN5075105165395420184
DN6575105180405435184
DN8075105210420450186
DN10090120210440475186
DN125100136235470505188
DN150115151270490530228
DN200135171335540590228
DN2501501923755906352210
DN3001642064256406852210

法蘭連接普通現場顯示外形尺寸

公稱通徑壓力等級(MPa)L mmD mmH mmD1 mmd2 mmn 孔數
DN104.02009038760144
DN152009538965144
DN2020010539475144
DN2520011539985144
DN32200140412100184
DN401.6200150420110184
DN50200165432125184
DN65200185450145188
DN80200200465160188
DN100200220490180188
DN125200250514210188
DN150200285543240228
DN2002003405952952212
DN2502504056533552612
DN3002504607104102612

安裝要求

Installation requirements

儀表安裝環境要求

  • 流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命，流量計接線時屏蔽線要做成U型，最后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部；
  • 流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；
  • 不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；
  • 避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；
  • 流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；
  • 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

儀表管道安裝要求

渦街流量?jī)x表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖 DN為儀表公稱通徑 單位: mm
